灵动微MCU 32位防疫产品输液泵应用解决方案

灵动微MCU MM32 MCU型号：
MM32F103xEx6

宇芯电子代理的灵动微MCU MM32F103产品使用高性能的 ARM® Cortex®-M3 为内核的 32 位微控制器，典型工作频率可达144MHZ，内置高速存储器，丰富的增强型 I/O 端口和外设连接到外部总线。本产品产品系列工作电压为2.0V∼5.5V，工作温度范围包含-40◦C∼+85◦C 常规型和-40◦C∼+105◦C 扩展型。多种省电工作模式保证低功耗应用的要求。


方案特色：

•可精确测量和控制输液速度；
•可精确测定和控制输液量；
•能对气泡、空液、漏液和输液管阻塞等异常情况进行报警，并自动切断输液通路；
•大尺寸LCD屏显示实时输液信息；
•滴数、流量以及时间多种模式实现智能控制输液；
•屏幕锁功能，防止误关机 ；
•适用于多种输液泵通用管路；
•管路空气检测－单个气泡检测和累积气泡检测，可进行自动排气泡；
•KVO功能，防止回血而阻塞针头；
•可安装红外滴数传感器，自动调整滴数；
•能够对阻塞丸剂量释放，更贴近临床需求,舒缓对病人伤害；
•输液过程中不间断的速度调节功能，流速可设置步距；
•报警音量可调；
•预留护士呼叫功能，以及联网接口；


方案规格：

•交流供电AC：
100V-240V，50/60Hz
•直流供电DC：
内置锂电池，可充电
•流速选择：
1-1200ml/h (0.1-99.9ml/h以0.1ml/h递增，100-1200ml/h以1ml/h递增）
•流速精度：
±5%
•滴速范围：
1滴/min - 333滴/min
•滴速精度：
监视范围1-50滴时的精度为±1.5%
•误差补偿：
范围 0 - ±30%（步距2%）
•输液总量设置：
1 - 9999ml
•已输液量显示范围：
1-9999ml
KVO流速：
1ml/h的速度输液
气泡检测：
可测气泡柱长度不小于3mm
滴数传感器：
红外线光电束检测
排气泡：
800-999ml/h,排泡容积1-9ml
BOLUS速度：
600ml/h(500-800ml/h可调),离散输液量在输液总量内可调
噪音：
以25ml/h速度运行时噪音≤36dB
报警：
阻塞，待机，气泡，开门，输液完成，电池欠压，电机故障报警
IP等级：
IP*4属防溅水设备
环境条件：
温度-5℃–＋40℃，相对湿度≤20%-90%RH

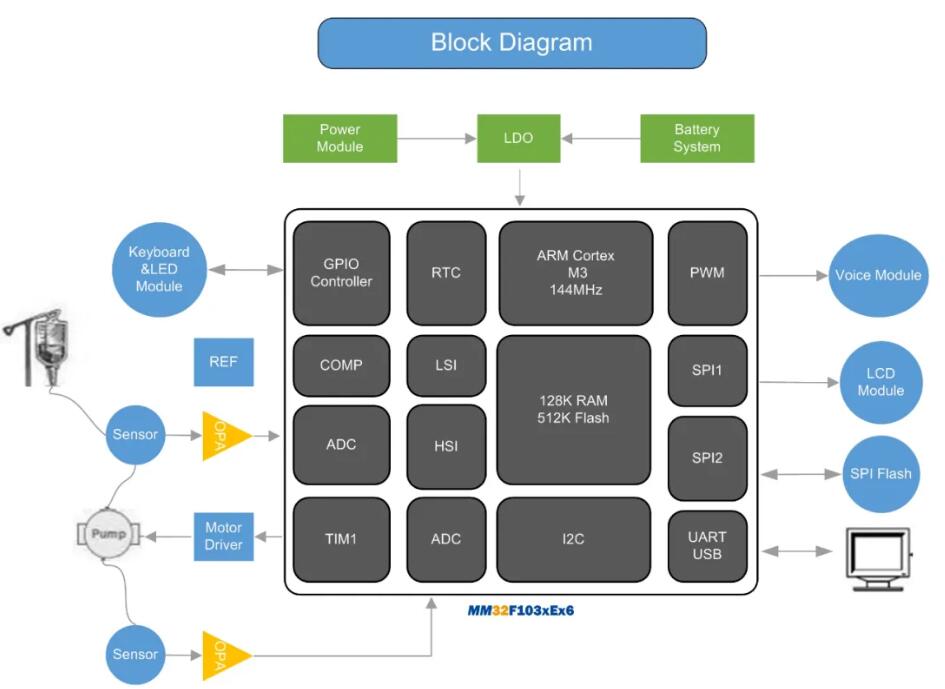

系统框图：
