MRAM专用技术详解
来源：宇芯有限公司 日期：2018-05-09 15:30:11
MRAM新创公司STT开发出一种全新存储器专有技术，据说能够在增加数据保持的同时降低功耗， MRAM的自旋力矩效率提高加40%-70%。这种新式的“岁差自旋电流”(PSC)储存结构将在MRAM市场扮演什么角色?它能促进MRAM市场发展吗?
磁阻式随机存取存储器(Magnetic RAM;MRAM)新创公司Spin Transfer Technologies (STT)最近开发出MRAM专用技术，据说能够以同步提高数据保持(retention)与降低电流的方式，加强任何MRAM阵列的性能。
STT技术长Mustafa Pinarbasi介绍，该公司开发出的“岁差自旋电流”(Precessional Spin Current;PSC)结构，有望提高MRAM的密度和零漏电流的能力。这种新的结构能应用于行动、数据中心CPU、汽车、储存、物联网(IoT)与人工智慧等(AI)领域。
这种PSC结构将能够让MRAM元件的自旋力矩(spin-torque)效率提高40%至70%。这说明它的数据保持能力不仅更高，而且功耗还更低。Pinarbasi表示，这些好处可转化为延长超过10,000倍的保持时间，所以，1小时可延长至1年以上，而写入电流则减少了。此外，随着垂直磁穿隧接面(pMTJ)越来越小，PSC结构的效率将会更高。Pinarbasi说：“我们开发的是一种模组化的结构，它确实是PMTJ元件的延伸。”。
STT业务开发资深副总裁Jeff Lewis补充道，“我们最初就将它打造成模组化的设计。这说明我们能将此PSC结构添加到其他任何的pMTJ中。您可以将它视为现有MRAM设计的『涡轮增压器』。”
Lewis说，PSC结构可以被整合于所有MRAM制造商的现有流程中。除了生产STT-MRAM时原本使用的材料或工具，不用再另行添加，所以，该结构几乎不会对于代工厂带来任何复杂度或成本。
Pinarbasi说，PSC结构在工作中有两种特殊效应。一种是静态的，另一种则是动态的。因为静电效应能够大量提高元件的数据保持能力。
而动态效应则能从0切换到1，反之亦然，而且这很重要，因为静态保持能力和电流之间始终存在相关性。Pinarbasi说：“如今，我们已经将这两种效应分开来了，可以在独立提高数据保持的同时也降低电流。”
虽然PSC结构能让STT-MRAM解决SRAM的尺寸和成本缺点，以及DRAM的挥发性和功耗复杂度，但Pinarbasi说，STT并不仅仅将基于PSC结构的MRAM视为取代现有存储器的技术，还打算将它用于物联网、汽车和人工智慧带来的绿地机会。
市场研究机构Coughlin Associates资深分析师兼创办人Thomas Coughlin预计，未来将会出现针对MRAM发展的原生市场，特别是嵌入式应用，而且还取代了装置内部采用SRAM或不同的存储器快取的位置。Coughlin说，“因为这些元件及其非挥发性存储器功能，很快地，市占率将会出现一些变化，同时带来新的市场发展。”
虽然MRAM确定将在存储器元件的未来发挥重要作用，但他说目前还处于发展的早期阶段， MRAM主要仍然用于利基型应用中。至于STT开发的PSC结构将在这个市场上扮演多么重要的角色，还有待时间的证明。Coughlin说：“打造更精巧的结构确实有其价值，它比传统的MRAM产品更有利于进一步扩展。但你必须重新审视，仔细看看它实际上如何运作。”
Coughlin预计，明年将会有许多的MRAM产品上市，特别是随着代工厂和主要半导体公司量产，将更加着重于嵌入式市场。“人们将会寻求差异化，而这将有助于其找到一些方法，以减轻其投入产品差异化的技术与资源。”
展望未来五年，Coughlin表示，MRAM将会是一个更大的利基市场。他说：“许多商用产品甚至在那之后的一、年内都还无法到位或投入使用。
关键词：MRAM
上一篇：大陆IC设计业者推7nm芯片
宇芯有限公司自成立以来，我们专注于代理国内外各大知名品牌的半导体元器件，代理品牌有NETSOL、JSC、everspin、来杨Lyontek、ISSI、CYPRESS等多个品牌总代理资质，主要产品线为sram、mram、psram等其他存储器芯片，致力于为客户提供具有竞争优势的产品，是一家专业提供存储方案解决商。
磁阻式随机存取存储器(Magnetic RAM;MRAM)新创公司Spin Transfer Technologies (STT)最近开发出MRAM专用技术，据说能够以同步提高数据保持(retention)与降低电流的方式，加强任何MRAM阵列的性能。
STT技术长Mustafa Pinarbasi介绍，该公司开发出的“岁差自旋电流”(Precessional Spin Current;PSC)结构，有望提高MRAM的密度和零漏电流的能力。这种新的结构能应用于行动、数据中心CPU、汽车、储存、物联网(IoT)与人工智慧等(AI)领域。
这种PSC结构将能够让MRAM元件的自旋力矩(spin-torque)效率提高40%至70%。这说明它的数据保持能力不仅更高，而且功耗还更低。Pinarbasi表示，这些好处可转化为延长超过10,000倍的保持时间，所以，1小时可延长至1年以上，而写入电流则减少了。此外，随着垂直磁穿隧接面(pMTJ)越来越小，PSC结构的效率将会更高。Pinarbasi说：“我们开发的是一种模组化的结构，它确实是PMTJ元件的延伸。”。
MRAM新创公司STT表示，其PSC结构能将MRAM元件的自旋力矩效率提高40%～70%
STT业务开发资深副总裁Jeff Lewis补充道，“我们最初就将它打造成模组化的设计。这说明我们能将此PSC结构添加到其他任何的pMTJ中。您可以将它视为现有MRAM设计的『涡轮增压器』。”
Lewis说，PSC结构可以被整合于所有MRAM制造商的现有流程中。除了生产STT-MRAM时原本使用的材料或工具，不用再另行添加，所以，该结构几乎不会对于代工厂带来任何复杂度或成本。
Pinarbasi说，PSC结构在工作中有两种特殊效应。一种是静态的，另一种则是动态的。因为静电效应能够大量提高元件的数据保持能力。
而动态效应则能从0切换到1，反之亦然，而且这很重要，因为静态保持能力和电流之间始终存在相关性。Pinarbasi说：“如今，我们已经将这两种效应分开来了，可以在独立提高数据保持的同时也降低电流。”
虽然PSC结构能让STT-MRAM解决SRAM的尺寸和成本缺点，以及DRAM的挥发性和功耗复杂度，但Pinarbasi说，STT并不仅仅将基于PSC结构的MRAM视为取代现有存储器的技术，还打算将它用于物联网、汽车和人工智慧带来的绿地机会。

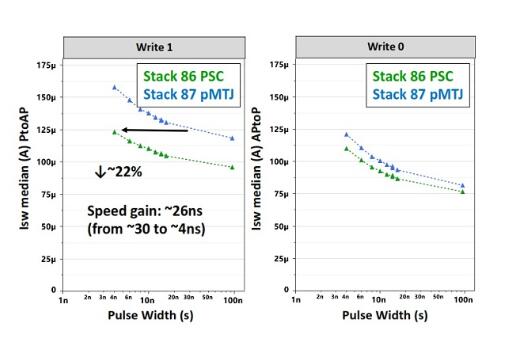

PSC结构为特定电流提供了显著的速度增益。在125μA时，PSC的速度低于4ns，而使用4Kbit晶片和40nm元件尺寸时，pMTJ的速度还不到30ns
