MM32SPIN0230电动工具无感方波硬件设计方案

    本篇文章基于灵动微电子32位微处理器MM32SPIN0230的BLDC电动工具无感方波控制方案的硬件设计说明。

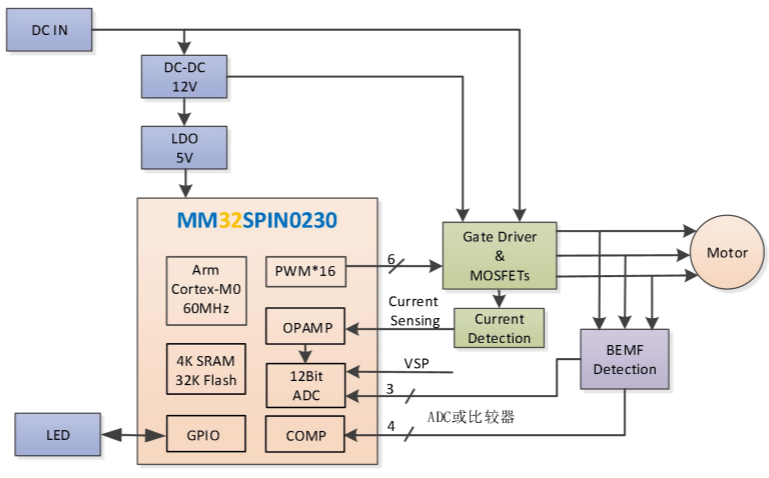

    硬件参考设计
    •电源模块：
    由外部DC电源供电,经降压后得到12V给GatedriverIC供电以驱动功率MOS管，12V通过降压IC输出5V给MCU及其他功能模块供电。
    •无感检测和电机驱动：
    通过反电动势分压电路检测过零点信号得到位置信息，对应六种不同的逆变器MOS管驱动顺序，实现BLDC电机的六步换相。
    •电流检测：
    内建运算放大器搭配外围电阻参数设置运放倍数。
    •调速命令：
    支持0-5V的PWM或模拟信号调速，以达到控制电机开关机以及调速目的。
    •其他功能：
    正反转控制，LED显示等功能。
